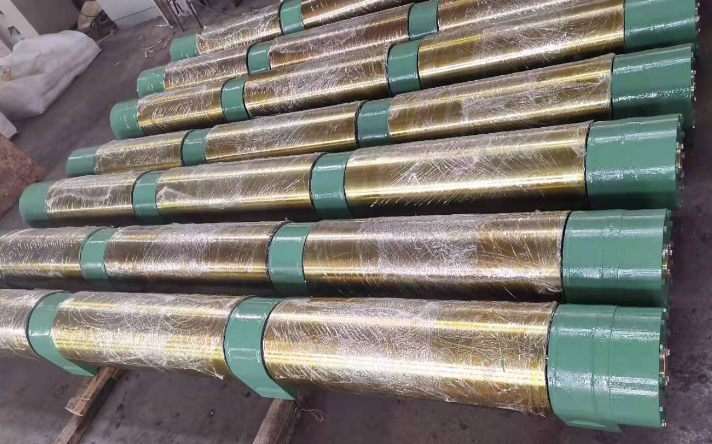

轧辊是轧钢厂轧钢机上的重要零件，利用一对或一组轧辊滚动时产生的压力来轧碾钢材。它主要承受轧制时的动静载荷，磨损和温度变化的影响。

轧辊分热轧辊和冷轧辊两种。

常用冷轧辊中工作辊的材料有9Cr,9Cr2,9Crv,8CrMoV等，冷轧辊要求表面淬火，硬度为HS45~105。

热轧辊常用的材料有55Mn2,55Cr,60CrMnMo,60SiMnMo等，热轧辊使用在开坯，厚板，型钢等加工中。它承受了强大的轧制力 ，剧烈的磨损和热疲劳影响，而且热轧辊在高温下工作，并且允许单位工作量内的直径磨损，所以不要求表面硬度，只要求具有较高的强度，韧性和耐热性。热轧辊只采用整体正火或淬火，表面硬度要求HB190~270。

关于轧辊的硬度

轧辊硬度是一个间接的物理值，它的高低受到轧辊本身内部组织状态的影响，如轧辊材料的基体硬度，轧辊材料中碳化物的种类和数量，轧辊的残余应力等等；同时，由于轧辊硬度检测常用的肖氏和里氏硬度检测均为反弹式硬度检测，受检测仪器的状态，操作者的心理因素等其他因素的影响较大。所以无论是轧辊的制造和使用部门,需要配备专人负责硬度的检测工作,注意硬度计的选型,与其他硬度的对比关系要稳定,同时要注意经常送检和校对硬度检测仪器和标准试块,有条件的企业可以推广利用标准轧辊来进行硬度计的校对工作。

常见轧辊探伤方法轧辊的探伤方法主要有以下几种：磁粉探伤、渗透着色探伤、涡流探伤、超声波探伤。下面逐一进行介绍。

1、磁粉探伤

磁粉探伤技术主要被用来测定轧辊辊身表面的裂纹和在辊颈区域的疲劳裂纹、过度的周期负荷或随后产生的正常腐蚀。

磁粉探伤原理：电磁学原理，磁化电流通过铁磁性工件表面形成电磁场，缺陷的存在会切断磁力线，形成漏磁场并吸附磁粉，磁粉堆积形成磁痕，通过观察磁痕来判断缺陷的存在（磁痕实质上就是放大了的缺陷）。

磁粉探伤技术的优点：

（1）确定表面和次表面线形不连续缺陷；

（2）操作和解释相对简单。

磁粉探伤技术的缺点：

（1）只能使用在铁磁体材质上；

（2）局限于表面缺陷的探伤。

2、渗透着色探伤

渗透着色探伤由于使用简单，渗透着色探伤广泛地用于轧辊表面裂纹检查。最常见的是用红色染料，可以用喷雾的方法来施加。与白色的底子相比提供了明显的对比。

渗透着色探伤优点：

（1）不需要电源；

（2）可以探测复杂的形状，指出缺陷的形状和尺寸；

（3）能够显示很少很密的缺陷；

（4）能够探测黑色及有色金属。

渗透着色探伤缺点：

（1）不能探测次表面的缺陷；

（2）表面必须干净无油污而且干燥。

3、涡流探伤

涡流探伤是7O年代开始使用这种方法，此方法是开发并被自动化的第一个裂纹探伤系统。当表面裂纹存在时，它能给磨工清楚正确的信号。它也能查明缺陷的位置和裂纹的级别。由于涡流探伤主要用于确定表面裂纹。

涡流检测原理：涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料。当把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流。由于导体自身各种因素（如电导率、磁导率、形状，尺寸和缺陷等）的变化，会导致涡流的变化，利用这种现象判定导体性质，状态的检测方法，叫涡流检测。

涡流探伤的优点：

1、检测时，线圈不需要接触工件，也无需耦合介质，所以检测速度快。

2、对工件表面或近表面的缺陷，有很高的检出灵敏度，且在一定的范围内具有良好的线性指示，可用作质量管理与控制。

3、能测量金属覆盖层或非金属涂层的厚度。

4、可检验能感生涡流的非金属材料，如石墨等。

5、检测信号为电信号，可进行数字化处理，便于存储、再现及进行数据比较和处理。

涡流探伤的缺点

（1）只能在导体材料上探伤；

（2）渗透深度浅；

（3）许多因素如材质的几何形状和渗透性要影响信号。在一些情

况下磁粉探伤残余的磁或其它信号源会导致错?`的读数；

（4）涡流探伤装置有一定的盲区（一般是在探测开始和结束的区域）

4、超声波探伤

近年来，轧辊超声波探伤系统已经普及，如上所述它们已与涡流探伤接合并使用。其主要优点是能探测次表面缺陷以及能探测复合浇注轧辊的结合处的缺陷。一般说来，用耦合晶柱探头对次表层探伤。为了使声波有效地传入轧辊要使用水（油）作为耦合剂。进一步开发了表面波和切面波合成探头，可能会代替涡流探伤。

超声波探伤原理：超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大对人体和环境无害，特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。但也存在操作者的水平和经验有关缺点。在探伤中，常与其他探伤手段配合使用，提高探伤结果的可靠性。

超声波探伤的优点

（1）可以在很多材质里渗透到相当深度；

（2）能够在次表面探伤；

（3）能够探测很小的裂纹；

（4）在确定裂纹尺寸和深度时相对准确；

（5）便携式可用电池提供能源进行操作；

（6）能够检测内部缺陷的变化。

超声波探伤的缺点

（1）需要好的耦合剂；

（2）需要受过培训的有经验的操作工；

（3）操作工对缺陷要有丰富的知识。

超声波探伤的组成：标准超声波清洗设备由三部分组成：超声波发生器（又称超声波电源）、换能器及其它的辅助设备。

超声波发生器：即我们常说的探伤仪，将低频电转变成 28KHZ以上的高频电信号，通过链接线接到换能器上。

超声波换能器：熟称探头，是一种高效率的换能元件，能将电能转换成强有力的超声波振动，在产生超声波振动时，仿佛是一个小的活塞，振幅很小，约只有几微米。这就是平时我们所说的超声波。

辅助设备：链接线、耦合剂、试块

常用的探头：

2兆表面波探头：用于检测轧辊表面裂纹

2兆的双晶探头：用于检测轧辊工作层厚度

2兆的直探头：用于检测轧辊内部缺陷

2兆45度斜探头：用于检测裂纹深度
